Klistoff Equipment & Machinery, Inc.
- Speed Reducer Data Sheet - |
|||||
---|---|---|---|---|---|
|
|||||
Manufacturer: | WINSMITH WORM GEAR REDUCER | Our ID No. | 006688 | ||
Model: | 10CTD | Ratio: | 150 | ||
S/N | 010XCTD4X000J9 | Center Distance | P=3 / S=6 | ||
IP Speed | 1750 | HP rating | 4.34 | ||
OP Speed: | SF / SC | 1.0 - SF | |||
|
|||||
Torque Rating | 15,673 Lb-Inches | Shaft Diameters |
High Speed:
0.875
Low Speed: 2.500 |
||
Weight | 280 Lbs Approx. | Assembly | LU-L (**** SEE BELOW) |
H.S. Shaft RPM |
Ratio | Approx. L.S. Shaft RPM |
HP Ratings |
---|---|---|---|
|
|
|
|
|
|
|
Notes: |
|

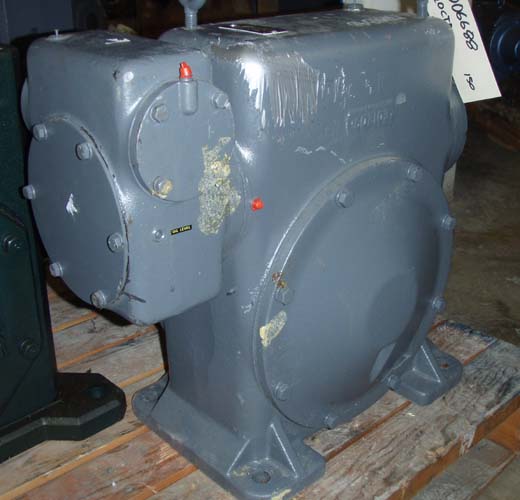

Click on images for larger view. |
