- Electric Motor Data Sheet -
M O T O R     I N F O R M A T I O N

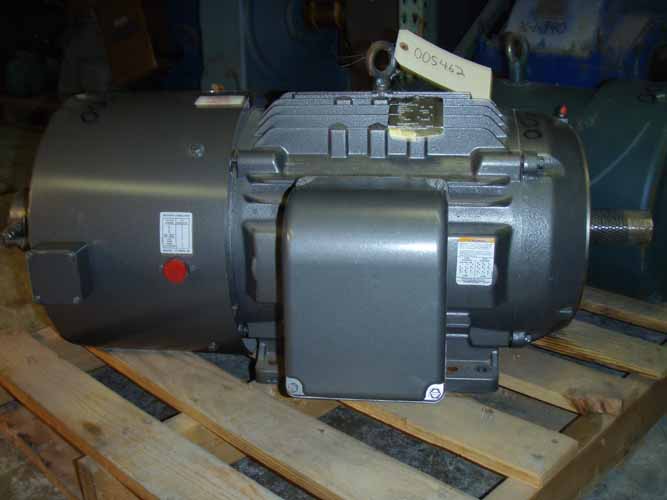

Manufacturer:      BALDOR VECTOR DRIVE AC / DC      AC KEM #      005462
 Squirrel Cage    Variable Speed    Brake Motor    Mill Motor
 2 Speed/Multi Speed    Design D    Synchronous
 Vertical    Pump    Slip Ring
N A M E P L A T E      D A T A
 HP  25  RPM  1770  Frame  284TC  Enclosure  TE
 Volts  230 / 460  Amps   22.8 / 11.4  Cycles  60  Phase  3
 Type    NEMA Class Design  B  Code    Insulation Class  H
 Max Ambient  40 C  Service Factor  1.00  Duty
 Model  ZDM4103T  Serial Number  C0311060018  Drive End Brg  6311  Opp Dr End Brg  6309

 Field Volts    Field Amp Max    Approx Rheo Resis    Ohms
 Winding    Form
 Connect Diagram    Maint & Instl Instr    Lubrication
 D =    U =    V =
 2E =    2F =    Weight
Notes:
Condition: NEW SURPLUS
93.6 NEMA NOM. EFF.
SPEC. 10E855X209Z1
WK2 = 3.660
MAX RPM = 4,000
