Klistoff Equipment & Machinery, Inc. - Electric Motor Data Sheet - |
||||||||
---|---|---|---|---|---|---|---|---|
|
||||||||
Manufacturer: | DAYTON | AC / DC | AC | KEM # | 006522 | |||
Squirrel Cage | Variable Speed | Brake Motor | Mill Motor | |||||
2 Speed/Multi Speed | Design D | Synchronous | ||||||
Vertical | Pump | Slip Ring | ||||||
|
||||||||
HP | 1 | RPM | 1725 | Frame | 56H | Enclosure | ODP | |
Volts | 115 / 230 | Amps | 13.6 / 6.8 | Cycles | 60 | Phase | 1 | |
Type | K | NEMA Class Design | Code | Insulation Class | A | |||
Max Ambient | Service Factor | 1.25 | Duty | |||||
Model | 6K1480 | Serial Number | R64964QF96B | Drive End Brg | 6203 | Opp Dr End Brg | 6203 | |
|
||||||||
Field Volts | Field Amp Max | Approx Rheo Resis | Ohms | |||||
Winding | Form | |||||||
Connect Diagram | Maint & Instl Instr | Lubrication | ||||||
D = | U = | V = | ||||||
2E = | 2F = | Weight | ||||||
Notes: |
Condition: |
|||||||
|

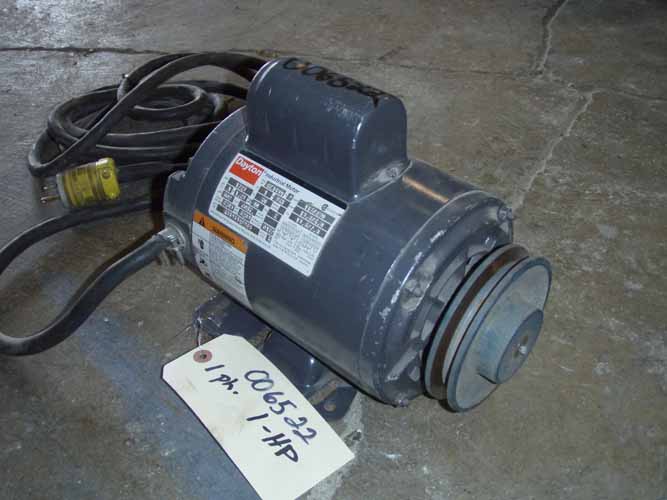

Click on images for larger view. |
